PV-Anlagen der Bürger-Energie Tübingen eG
PV-Anlagen Bürger-Energie Tübingen

1. PVA: Lidl-Dach  43,74 kWp  seit 10/2009

Solarmodule zieren Supermarkt:
Die PV-Anlage auf dem Lidl-Dach

[ Anlagenbeschreibung ]    [ Stromeinspeisung bis 10.2022 ]

Im Sommer 2009 wurde sie als erstes Projekt der Bürger-Energie Tübingen eG realisiert: die Photovoltaik-Anlage auf dem Dach des Lidl-Gebäudes in der Tübinger Südstadt. Am 1.10.2009 wurde sie in den Betrieb der Genossenschaft übernommen.


Foto: H. Krahn-Wagner

Die Anlage besteht aus 243 PV-Modulen mit insgesamt 43,74 kWp elektrischer Leistung (p: "peak"; optimale Leistung unter Normbedingungen).

– Module: PV-Module mit je 180 W, monokristalline Zellen,
   Wirkungsgrad nach Herstellerangaben >13,5%,
– Flachdachaufständerung
– Wechselrichter von SMA, Wirkungsgrad >97 %
– Installation der Anlage durch Solartechnik Rene Reinfeldt aus Neubrandenburg


    Fotos: H. Krahn-Wagner

Zur PV-Anlage gehört eine große Anzeige­tafel vor der Nordseite des Supermarkt-Gebäudes. Sie zeigt die aktuelle Tages­strom­produk­tion und die momentane Leistung an sowie die Gesamt­werte für Strom­erzeugung und CO2-Ein­sparung. (Das Foto wurde bei wolkigem Himmel aufgenommen, weil das Display bei Sonnenschein stark spiegelt.)


[ zum Seitenanfang ]

PV-Anlagen Bürger-Energie Tübingen

Stromerzeugung der PVA auf dem Lidl-Dach  43,74 kWp 

 [ Tabelle | Diagramme: Monatswerte | Jahreswerte | Online mit Info

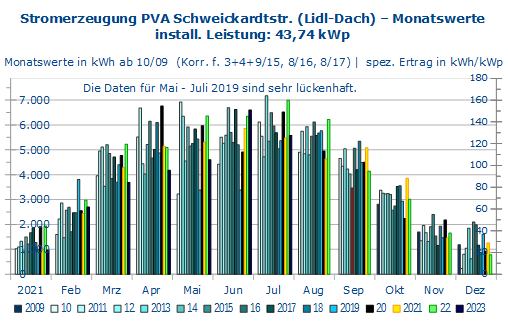

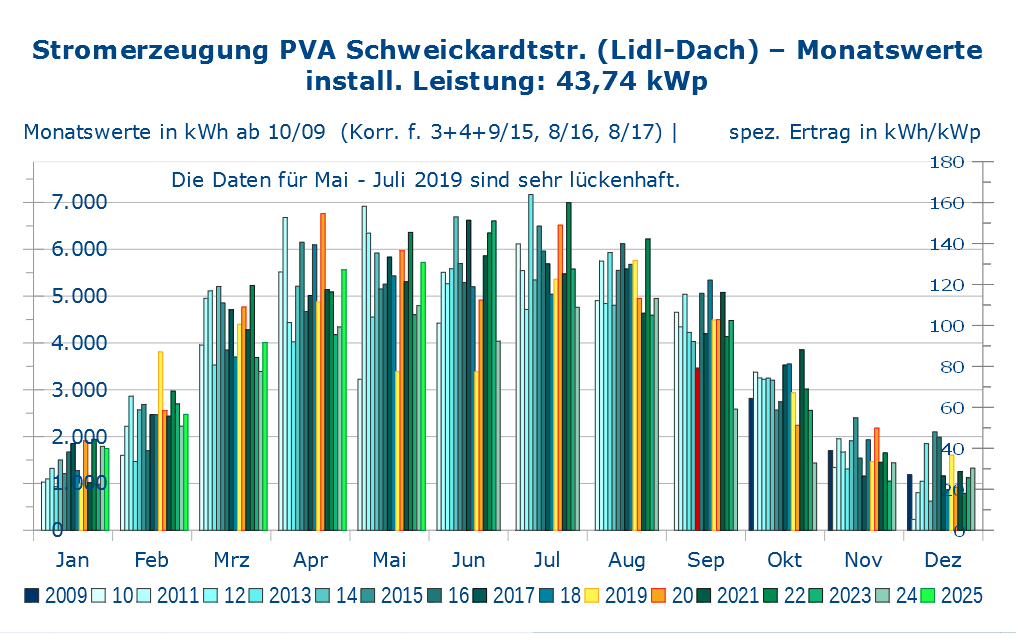

Das erste Diagramm stellt die Monatswerte der Stromproduktion aus mehreren Jahren vergleichend nebeneinander dar. An der rechten Achse kann der spezi­fische Ertrag – die Stromerzeugung je 1 kWp installierter Leistung – abgelesen werden. Die Einzelwerte stammen aus der Online-Überwachung (Info dazu). Manchmal fehlen trotz Einspeisung Werte in der Daten­über­tragung; falls mög­lich und sinnvoll, wird für die Zusammenstellungen hier dann eine Korrektur aus dem Vergleich mit anderen Anlagen sowie nach Jahresende auch aus Vergleich mit der Einspeiseablesung vorgenommen.

Stromeinspeisung Monatswerte

Monatsstromerträge der PV-Anlage auf dem Lidl-Dach in kWh – 2020: Das sonnige Frühjahr lieferte neue Höchst­werte für die Monate Januar und April. Auch für Juli und November gab es beachtlich hohe Werte, für den "grauen" Oktober allerdings den bisherigen Oktober-Tiefstwert.
2021: insgesamt unterdurchschnittlich, mit sehr hohem September- und Oktober-Beitrag.
2022: läuft nach hohen Werten im 1. Quartal und für Mai – August auf Rekord-Ergebnis zu.

Besonderheiten in den Vorjahren: Mini-Wert für Dezember 2010 wegen mehrfach zugeschneiter Module. Sommer 2012: teilweise Verschattung durch Pflanzen auf dem Dach, kurzfristig auch in 2014/15 und 2016. Der Juli 2013 brachte den bisher höchsten Monatsertrag. 26.8.-27.9.2015 (roter Sept-Balken): Ausfall eines der sechs Wechselrichter. – 2018 und 2019 fehlen jeweils mehrere Tageswerte für Mai, Juni und Juli. 2019 gab es einen neuen Februar-Höchstwert.

Jahresstromproduktion und jährliche Höchstwerte der PVA Schweickardt­straße / Lidl-Dach (in Klammern die zugehörigen spezifischen Erträge).

PVA Lidl
Jahr
Jahresstromertrag 1)
 kWh  (kWh / kWp)
Höchster Monatswert 2)
 kWh  (kWh / kWp)
Höchster Tageswert 2)
kWh  (kWh / kWp)
2009  5.700  ( 130)  ab Oktober 2009
2010 39.620  ( 906) 6.116  (139,8)  Juli 280,5   (6,4)   am 7. Aug.
2011 49.685  (1.136) 6.919  (158,2)   Mai 301,6   (6,9)   am 4. Mai
2012 45.450  (1.039) 6.345  (145,1)   Mai 281,4   (6,4)   am 17. Mai
2013 44.850  (1.025) 7.170  (163,9)   Juli 295,4   (6,8)   am 1. Juli
2014 47.250  (1.080) 6.692  (153,0)   Juni 297,9   (6,8)   am 4. Mai
2015 48.320  (1.105) 6.496  (148,5)   Jul 291,9   (6,7)   am 19. Apr
2016 45.840  (1.048) 5.959  (136,2)   Jul 3) 300,1   (6,9)   am 5. Mai
2017 48.340  (1.105) 6.620  (151,4)  Juni 292,4   (6,7)   am 10.Mai
2018 48.050  (1.099) 6.094  (139,3)  Apr 4) 275,6   (6,3)   am 7. Mai 4)
2019 49.000  (1.120) 5.760  (131,7)  Aug 4) 280,8   (6,4)   am 10.Juli 4)
2020 48.000  (1.097) 6.761  (154,6)  Apr 283,9   (6,5)   am 6. Mai
2021 46.200  (1.056) 5.860  (134,0)  Juni 290,3   (6,6)   am 31. Mai
2022 | 1-10 48.301  (1.104) 2) 6.996  (160,0)  Juli
insgesamt:
Mittelwerte
rd. 614.600 kWh – spez. 14.051 kWh/kWp von Okt. 2009 bis Okt 2022
Jahr: 46.717 kWh (1.069 kWh/kWp)  |
Mon. 1-10: einschl. Korrekturen für 2018-2019: 43.748 kWh (1.000 kWh/kWp)

 1   Netzeinspeisung    2   bis Ende 2012 Werte aus Sunny-Portal, danach Solar-Log-Daten, Monats­werte teilweise korrigiert durch swt.    3   Für August 2016 fehlen einige Solar-Log-Tageswerte. Ergänzt man die aus der Jahreseinspeisung, erhält man für August 6.120 kWh, was mit rd. 140 kWh je kWp zu den anderen PVA passt. Der Juli-Wert könnte durch kurz­zeitige Pflanzenschatten reduziert worden sein.    4   Da im Mai, Juni und Juli 2018 und 2019 diverse Tageswerte in den Solar-Log-Daten fehlten, sind dies vermutlich nicht die tat­säch­lichen Höchst­werte.

Im Jahresmittel (über die Lebensdauer der Anlage berechnet) ist mit ca. 950 kWh je kWp zu rechnen, was bei 43,74 kWp etwa 41.500 kWh im Jahr entspricht. Das erste volle Betriebs­kalender­jahr 2010 war ein sehr schlechtes Sonnenjahr und das Ergebnis lag deutlich unter dem Erwartungswert. Die Folgejahre ergaben bisher alle mehr als 1000 kWh/kWp. Im Vergleich zu anderen Anlagen fallen die Ergebnisse für 2012 und 2015 hier niedriger aus; 2012 lag es an hoch­ge­wach­senen Pflanzen, in 2015 an einem Defekt Aug/Sept. – Der Jahresmittelwert für die ersten 10 vollen Kalenderjahre 2010–2019 beträgt 1.066  kWh je kWp.

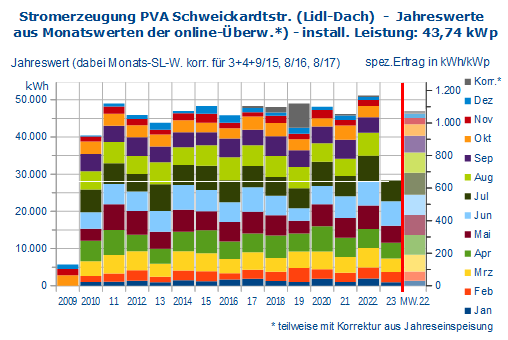

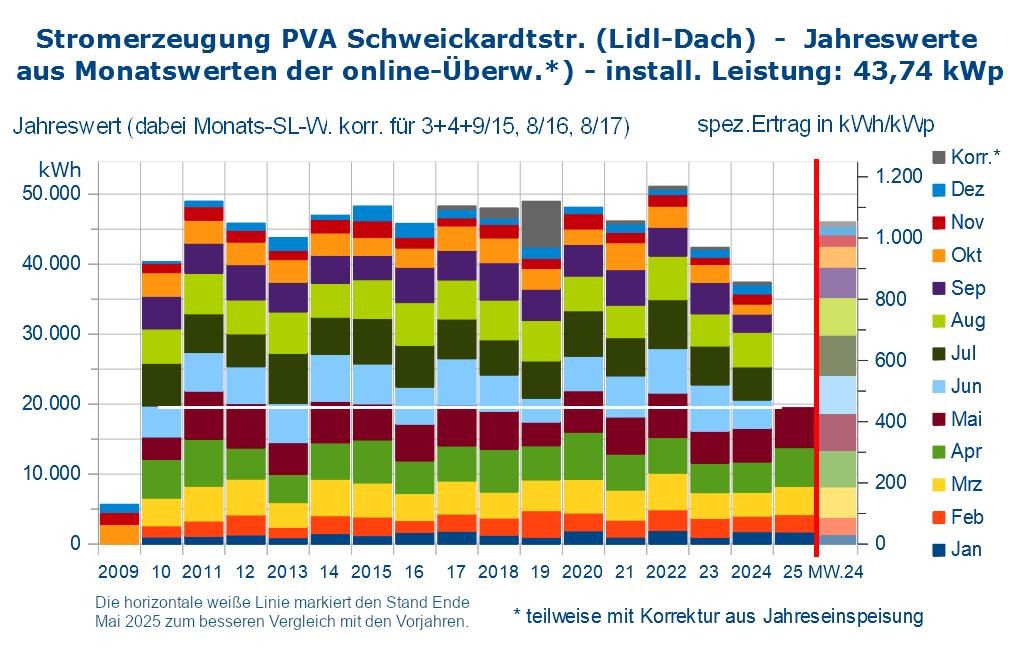

Das folgende Jahreswerte-Diagramm ist aus den gleichen Werten wie das Monats­werte-Diagramm aufgebaut und zeigt die Jahres­gesamt­werte als Stapel farbiger Streifen für die (z.T. korrigierten) Monatswerte aus der Fernüber­wachung. Auch hier können an der zweiten Achse rechts die spezi­fischen Erträge (pro kWp installierter Leistung) abgelesen werden.

Stromeinspeisung Jahreswerte

Für 2017, 2018 und 2019 wurde die durch teilweise fehlende Online-Daten bedingte Differenz zur höheren Jahreseinspeisung als Korrektur-Streifen "oben draufgesetzt". – Der aufgehellte Stapel rechts von der roten Linie enthält Streifen für die Durch­schnitts­werte der einzelnen Kalender­monate bis 2019 sowie für die (additiven) Korrekturen. Wegen der Un­voll­stän­dig­keit einiger Monats­werte sind die aus den online-Daten berechneten Monatsmittelwerte teilweise etwas zu klein.

Das Jahresergebnis 2020 fiel ähnlich aus wie die Einspeisungen in 2017 und 2018. 2021 bleibt wetterbedingt deutlich zurück,obwohl September und Oktober sehr gute Ergebnisse liefern. 2022: Das Zwischenergebnis Januar – Oktober ist mit 1.104 kWh je kWp das bisher höchste für diesen Zeitraum bei dieser Anlage.

Diagramme zum direkten Vergleich mit unseren anderen PV-Anlagen in den Vorjahren finden Sie mit den Links oben auf der Seite Stromerzeugung PVA

(Alt-) Daten der online-Anlagenüberwachung

Für die PV-Anlage in der Schweickardtstraße besteht seit Okt. 2009 eine Online-Überwachung. Bis Anfang 2013 wurden die Daten an das Sunny-Portal von SMA übertragen, ab Anfang 2013 an den Solar-LogTM-Bereich der Stadt­werke Tübingen. Dort konnten bis Anfang 2022 aktuelle Tagesleistungskurven, Tageswerte monatsweise und Monatswerte jahresweise angesehen werden. – Seit einer Software-Änderung sind die aktuellen online-Daten nicht mehr öffentlich zugänglich, sondern nur noch die historischen bis Anfang 2022.

Diagramme und Daten 1.1.2013-3.2.2022:
Tagesübersicht mit Leistungsverlauf und weiteren rechts am Bild­rand wählbaren Größen und einigen unten ange­zeigten Werten, ferner aufrufbar sind Monats-, Jahres- oder Gesamtübersicht mit den Balkendiagrammen für die täglichen, monat­lichen oder jährlichen Stromerträge (wählbar im Pop-up-Menü neben dem kleinen Pfeil oben im Diagrammrahmen).

Diagramme und Daten 22.9.2009–7.3.2013 im Sunny-Portal
Die Tageskuren liegen nicht mehr vor, aber für den genannten Zeitraum sind
- die Jahresbalken unter "Gesamt"
- im angewählten Jahr die Monatsbalken
- im angewählten Monat die Tagesbalken
aufrufbar. Über das angedeutete Rädchen unten rechts auf diesen Diagrammseiten gelangt man zu einem "Info-Button" und damit zu den Tabellen.

Beispiele für den Tagesverlauf der Stromerzeugung (Sunny-Portal)
Die Diagramme gehören zu zwei recht unterschiedlich sonnigen März-Tagen, das linke zum 21. und das rechte zum 22. März 2010.

Jeder der blauen Balken im Diagramm steht für den Zeitraum eine Stunde und zeigt mit der Skala links an, wie viel Strom von der Anlage in dieser Stunde erzeugt wurde. Im rechten Diagramm liest man für den Balken bei 13.00 Uhr 35 kWh ab und bei 17.00 Uhr 10 kWh. Die Tagessumme betrug rd. 65 kWh am 21. März und 201 kWh am 22. März. Zum Vergleich: Ein 2-Personenhaushalt mit effizienten Elektrogeräten und Energiesparlampen benötigt ungefähr 1500 kWh Strom im Jahr, durchschnittlich sind das 4,1 kWh pro Tag.
Die roten Linien sollen mittels der Skala rechts die mittlere Leistung angeben. Diese wird für das zu einem roten Balken gehörende Stundenintervall jeweils durch die Oberkante des Balkens repräsentiert. An sonnigen Märztagen lag das mit diesen Anzeigen erfasste Tagesmaximum bei etwas über 35 kW.



letzte Aktualisierung: 20.11.2022
