PV-Anlagen der Bürger-Energie Tübingen eG
PV-Anlagen Bürger-Energie Tübingen

8. PVA: Hundskapfklinge  19,36 kWp  seit 3/2012

Solarmodule mit Neckarblick:
Die PV-Anlage in der Hundskapfklinge in Tübingen

[ Anlagenbeschreibung ]    [ Stromerzeugung bis 12.2023 ]

Im März 2012 ging die 8. und kleinste PV-Anlage der Bürger-Energie Tübingen ans Netz. Sie entstand auf drei Dächern der neuen Wohn­an­lage in der Hunds­kapf­klinge am Hang des Tübinger Österbergs. Möglich wurde das Projekt durch frühzeitigen Kontakt zum Sied­lungs­werk ge­mein­nützige Gesell­schaft für Woh­nungs- und Städte­bau mbH, das dem Vorhaben sehr positiv gegen­über­stand.

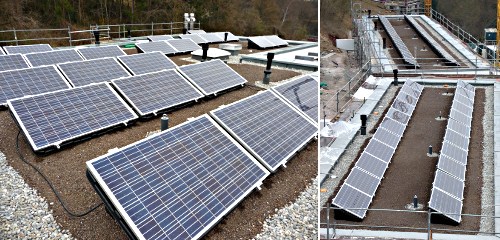

Solarmodule auf drei Wohngebäuden
Fotos: A. Goletz

Die Fotos oben entstanden kurz nach Fertigstellung der PV-Anlage im März 2012, die beiden Aufnahmen unten an einem sonnigen Novem­ber­nach­mittag bzw. -abend. Die Gebäude mit den Solar­modulen befinden sich links im Bild.
Bericht des Schwäbischen Tagblatts zur Wohnanlage vom 8.11.2012.

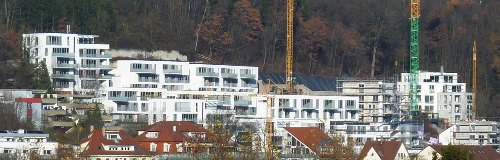

Wohnlage Hundskapfklinge Nov 2012
Fotos: H. Krahn-Wagner
Einige der Solarmodule

Anlagenbeschreibung

Die PV-Anlage in der Hundskapfklinge erstreckt sich über drei Flachdächer, auf denen die Module auf Kunst­stoff­wannen gelagert und südlich bzw. leicht südöstlich ausgerichtet sind.

– Module: 79 polykristalline Module von SolarWorld mit jeweils 245 Wp
– Gesamt-Nennleistung der PV-Module: 19,36 kWp
– Orientierung:
 – westliches Dach: 180°, d. h. genau nach Süden
 – mittleres Dach: 163° (17° Ostabweichung von der Südrichtung)
 – östliches Dach: 151° (29° Ostabweichung von der Südrichtung)
– Neigung: Wannenneigung 25°
– 2 Wechsel­richter von KACO (10.0 TL)
– Planung: Arvid Goletz Energieprojekte, Tübingen
– Installation: Firma Hartmann Energietechnik, Rottenburg-Oberndorf

[ zum Seitenanfang ]

PV-Anlagen Bürger-Energie Tübingen

Stromerzeugung der PVA Hundskapfklinge    19,36 kWp 

 [ Tabelle | Diagramme: Jahreswerte | Monatswerte | Online-Daten mit Info

Die Stromproduktion der PVA in der Hundskapfklinge begann Ende März 2012. Leider gab es mehrfach von außen kommende Beeinträchtigungen der Strom­er­zeugung: Schatten durch Baukräne und in den Som­mer­mo­na­ten immer wieder durch hoch­ge­wachsene Pflanzen auf den Gründächern (s. Mai–Juni/Juli im Monatswerte-Diagramm weiter unten), manchmal auch Nebel im Neckartal. Nach dem Hagelgewitter 2013 begrenzte der Rundsteuerempfänger an einigen Son­nen­tagen unbeabsichtigt die Leistung, 2017 traten nach gutem ersten Halbjahr Probleme mit den Wechselrichtern auf.
Die spez. Jahres­ein­speisungen lagen dadurch bisher nur 2015, 2019, 2020 und 2022 über 1.000 kWh je kWp und damit deutlich unter denen unserer ver­gleich­baren anderen PVA. Dabei lieferte 2022 mit bisher höchster Global­strah­lung auch das bisher beste Jahresergebnis dieser PVA mit 1.076 kWh je kWp. 2023 gab es das bisher schlechteste Ergebnis mit 846,4 kWh je kWp.

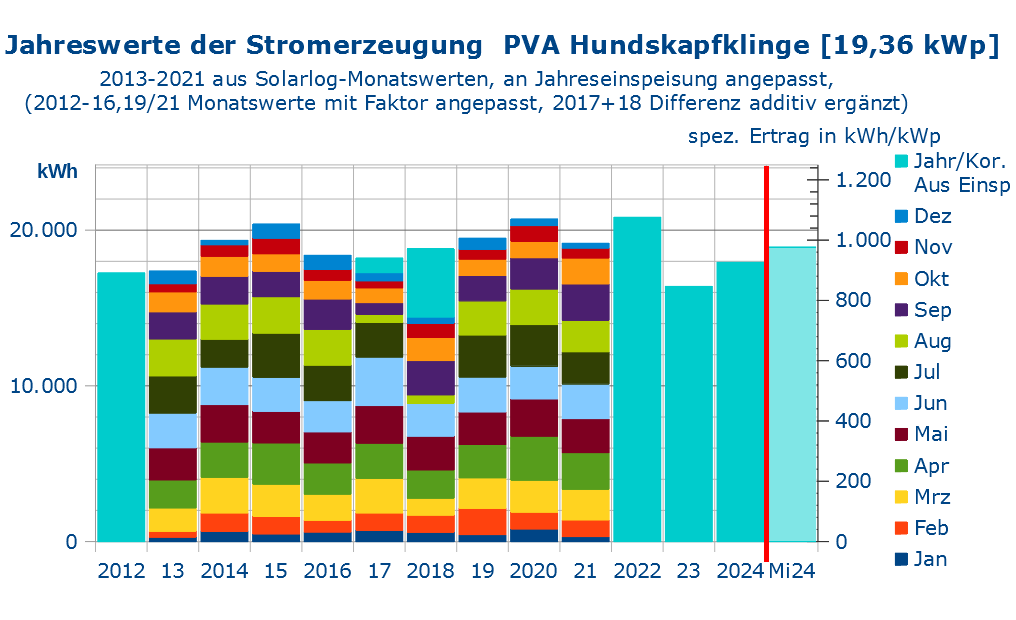

Jahreswerte PVA Hundskapfklinge
Für eine größere Anzeige: rechter Mausklick ins Bild und dann "Grafik in neuem Tab öffnen" wählen.

Für 2012 (Teiljahr) und 2022-2023 ist die Jahreseinspeisung eingetragen, für die anderen Jahre sind die (z. T. korrigierten, s. u.) Monatswerte aus der Fernüberwachung übereinander gestapelt. Für 2017 und 2018 war die Jahres­ein­spei­sung wegen Lücken in der Daten­übertragung höher als die Summe der Solar-Log-Monatswerte; die Differenz ist als 13. Wert unter "Jahr/Kor." ergänzt. (2018 fehlten in der Fernüber­tra­gung die Daten vom 23.3.-9.4. und 1.7.-22.8., deshalb fällt die Ergänzung so groß aus.) Zu weiteren Korrekturen gibt es unten nach dem Monatswerte-Diagramm eine Erläuterung.

 [ Tabelle | Diagramme: Jahreswerte | Monatswerte | Online-Daten mit Info

Jahresstromproduktion und jährliche Höchstwerte der PV-Anlage auf der Wohnanlage Hundskapfklinge (in Klammern die zugehörigen spez. Erträge).

Hundskapfklinge
Jahr
Jahresstromertrag 1)
 kWh  (kWh / kWp)
Höchster Monatswert 2)
 kWh  (kWh / kWp)
2012 ab 03 17.267  (  892) liegt nicht vor
2013 17.382  (  898)  2.391  (123) Juli 3)
2014 19.347  (  999)  2.405  (124) Juni
2015 20.400  (1.054)  2.844  (147)  Juli
2016 18.386  (  950)  2.299  (119)  Aug 4)
2017 18.219  (  941) 5)  3.111  (161)  Juni (ohne Umrechn.)
2018 18.821  (  972)  2.200  (113)  Sept 6)
2019 19.488  (1.007)  2.707  (140)  Juli
2020 20.727  (1.071)  2.828  (146)  April
2021 19.161  (  990)  2.362  (122)   April
2022 20.828  (1.076) (keine Datenübertragung)
2023 16.387  (  846) (keine Datenübertragung)
 insgesamt: rd. 226.400 kWh
Jahresmittelwert 2013–2022: 19.274 kWh spez.: 996 kWh/kWp

 1   Jahreseinspeisung. Fällt niedriger aus als die Solar-Log-Jahreswerte für 2013-2016 u. 2019-2021.
 2   aus Solar-Log-Daten, bis 2016 und ab 2019 mit Umrechnungsfaktor an die Jahreseinspeisung angepasst (s. Abschnitt im Haupttext).
 3   2013 fehlen einige Tageswerte aus Juni und Juli.    4   Bei anderen PVA Maximum 2016 im Juli.
 5   2017 Ausfall und Reparatur WR 1 in Juli–Okt, im Aug. z. T. auch WR 2.
 6   2018 keine Übertragung von Solar-Log-Daten 23.3.-9.4. und 1.7.-22.8.


Das folgende Diagramm mit den Monatswerten enthält Daten bis Ende 2021.

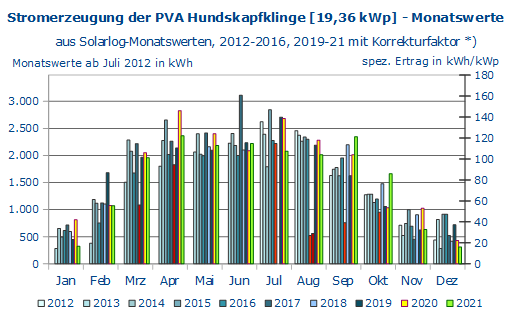

Monatswerte PVA Hundskapfklinge
* Zum Faktor und weiteren Korrekturen s. den Abschnitt im Haupttext.
In Juni und Juli 2013 fehlen einige Tagesbeiträge in den Monatswerten. – 2017: Im Zeitraum 24.7.-16.10. fiel WR 1 (z. T. dann reparatur­bedingt) aus und im August 2017 fehlten für einige Tage die Solar-Log-Daten. 2018 gab es 23.3.-9.4. und 1.7.-22.8. keine Übertragung der Solar-Log-Daten, 2019–2021 wieder voll­stän­dige Datenübertragung bis 17.12.21, danach keine Datenübertragung.

Korrekturen von Daten aus der Online-Überwachung:
Vergleichsablesungen von Einspeisezähler und Solarlog-Werten ergaben, dass die vom Solar-Log-Gerät bzw. -Portal angezeigten Werte bei dieser Anlage deutlich höher ausfallen als die tatsächliche Einspeisung (zwischen 2,5 und 4,5 Prozent). Ein Teil des Unterschieds beruhte jeweils auf wenigen deutlich falschen Tageswerten (erkennbar an den AC-DC-Daten). Für die Tabelle und die Dia­gram­me hier wurden deshalb die Solar-Log-Daten für die Jahre 2013-2016 und 2019-2021 in zwei Schritten korrigiert: Zunächst wurden die überschießenden Beträge der "Ausreißerwerte" abgezogen, anschließend mit den so korrigierten Solar-Log-Monatswerten der Faktor "Jahreseinspeisung / (Summe der Solar-Log-Monats­werte)" berechnet und die Monatswerte etc. damit an die Jahres­ein­speisung an­ge­passt, um die Daten mit denen der anderen PV-Anlagen vergleichbar zu machen (s. z. B. im Jahresvergleich 2015).
2017 und 2018 waren die an das Solar-Log-Portal übertragenen Daten un­voll­ständig, weshalb die Monats- und Tageswerte nicht umgerechnet wurden.

 [ Tabelle | Diagramme: Jahreswerte | Monatswerte | Online-Daten mit Info

Zugang zu Alt-Daten und Diagrammen der Online-Überwachung

Ende Mai 2012 startete die Daten­fern­über­tragung an das Solar-Log-Portal, und von Dezember 2013 bis Dezember 2021 wurden die Daten an den Solar-LogTM-Bereich der Stadt­werke Tübingen übertragen. Dort sind die Daten und ver­schie­dene Versionen von Diagrammen weiterhin zugänglich. Der folgende Link führt auf eine – nun stets leere – Tagesdiagramm-Seite zum aktuellen Vortag, von der aus dann die mit Altdaten versehenen Bereiche aufgerufen werden können:

Diagramme (Punkt "Grafik" in der Anlagenübersicht)

Zur Auswahlliste für die Monats- und Jahresübersichten führt ein Klick auf das kleine, nach unten weisende Dreieck am oberen Rand des blauen Bereichs. In den damit aufgerufenen Balkendiagrammen geht es durch Anklicken eines Balkens zum gewünschten Zeitraum. Links neben dem kleinen Dreieck wird ein Kalendersymbol angezeigt, mit dem einzelne Tage gezielt ausgewählt werden können. (Wie oben unter "Korrekturen ..." erwähnt, sind die Solar-Log-Werte meist zwischen rd. 2,5 und 4,5 Prozent größer als die Einspeisung.)
Weitere Hinweise zu den Diagrammen



letzte Aktualisierung: 01.03.2024
